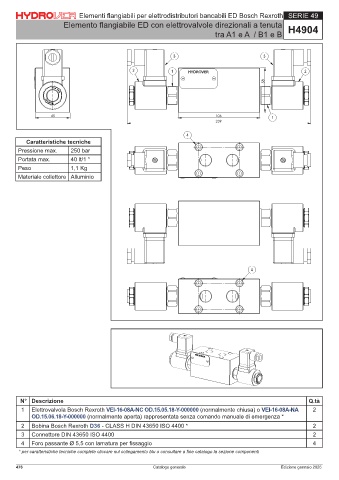

Page 476 - Catalogo-oleodinamica-Hydrover

Elementi flangiabili per elettrodistributori bancabili ED Bosch Rexroth SERIE 49
Elemento flangiabile ED con elettrovalvole direzionali a tenuta H4904
tra A1 e A / B1 e B

3 3

2 1 2
58

45 106 1
239

4
Caratteristiche tecniche
Pressione max. 250 bar
Portata max. 40 lt/1 *
Peso 1,1 Kg
Materiale collettore Alluminio

4

N° Descrizione Q.tà
1 Elettrovalvola Bosch Rexroth VEI-16-08A-NC OD.15.05.18-Y-000000 (normalmente chiusa) o VEI-16-08A-NA 2
OD.15.06.18-Y-000000 (normalmente aperta) rappresentata senza comando manuale di emergenza *
2 Bobina Bosch Rexroth D36 - CLASS H DIN 43650 ISO 4400 * 2
3 Connettore DIN 43650 ISO 4400 2
4 Foro passante Ø 5,5 con lamatura per fissaggio 4
* per caratteristiche tecniche complete cliccare sul collegamento blu o consultare a fine catalogo la sezione componenti

476 Catalogo generale Edizione gennaio 2025
